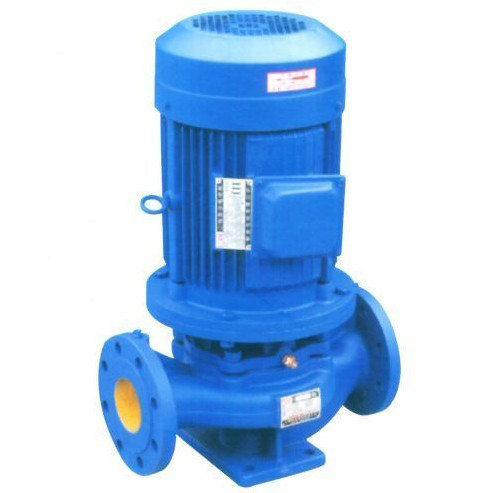

ISG系列立式离心泵



产品概述：
    ISG系列单级单吸立式离心泵是本公司参照国际标准ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。根据使用场合介质和温度不同，过流部分的材质变化及结构变化，设计制造同性能参数的IRG型热水泵、IHG型管道化工泵、YG型管道油泵、使该系列产品使用得到普及，完全可以替代常规离心泵在所有场合使用。

主要用途：
1、ISG立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环增压及设备配套等。
2、IRG立式热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、IHG立式化工泵，适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体，介质温度为-20℃～+120℃。
4、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。

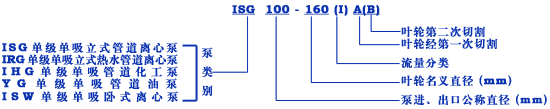

型号意义：

性能参数:

【ISG/ISW系列离心泵性能参数表一】

型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
15-80 1.5 0.42 8  34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-100 4.5 12.5 12.5 44 2900 0.55 2.3
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
32-160 6.5 5 32 44 2900 1.5 2.3
32-160A 4 1.1 25 34 2900 1.1 2.0
32-160(I) 6.3 1.75 32 40 2900 2.2 2.0
32-200 4.5 12.5 50 32 2900 3 2.0
32-200(I) 6.3 1.75 50 33 2900 4 2.0
32-200A 4 1.11 44 40 2900 2.2 2.0
40-100 6.3 1.75 12.5 54 2900 0.55 2.3
40100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 32 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4 2.3
40-200A 5.9 1.64 44 31 2900 3 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.05 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3

【ISG/ISW系列离心泵性能参数表二】

型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6.0 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6  5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0

【ISG/ISW系列离心泵性能参数表三】

12.5
型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13.0 28 70 2900 7.5 3.0
65-160(I)B 43.3 12.0 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13.0 70 59 2900 18.5 3.0
65-250(I)B 43.3 12.0 60 58 2900 15 3.0
65-315(I) 50 13.9 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.710 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13.0 28 70 2900 7.5 3.0
80-160B 43.3 12.0 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15 3.0
80-200A 47 13.1 44 66 2900 11 3.0
80-200B 43.5 12.1 38 65 2900 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250A 46.7 13.0 70 59 2900 18.5 3.0
80-250B 43.3 12.0 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-350 50 13.9 150 66 2900 55 3.0
80-350A 44.5 12.4 142 65 2900 45 3.0
80-350B 41 11.4 135 62 2900 37 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26.0 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 2 4.5
80-200(I)A 93.5 26.0 44 73 2900 18.5 4.5
80-200(I)B 87 24.2 38 71 2900 15 4.5
80-250(I) 100 27.8 80 69 2900 37 4.5
80-250(I)A 93.5 26.0 70 68 2900 30 4.5
80-250(I)B 87 24.2 60 66 2900 30 4.5
80-315(I) 100 27.8 125 66 2900 75 4.5

【ISG/ISW系列离心泵性能参数表四】

型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 47 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 93.5 26.0 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 93.5 26.0 44 73 2900 18.5 4.0
100-200B 87 24.2 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 93.5 26.0 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 26.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
100-100(I) 160 44.4 12.5 73 2900 11 4.5
100-125(I) 160 44.4 20 74 2900 15 4.5
100-125(I)A 140 39 17 72 2900 11 4.5
100-160(I) 160 44.4 32 32 2900 22 5.6
100-160(I)A 140 39 28 28 2900 18.5 5.0
100-200(I) 100 44.4 50 50 2900 37 5.2
100-200(I)A 140 39 45 45 2900 30 4.5
100-200(I)B 100 27.8 40 40 2900 22 4.5
100-250(I) 160 44.4 80 80 2900 55 4.8
100-250(I)A 140 39 72 72 2900 45 4.5
100-250(I)B 100 27.8 65 65 2900 37 4.5
100-350 100 27.8 150 150 2900 90 4.0
100-350A 87 24.2 142 142 2900 75 4.0
100-350B 82 22.8 135 135 2900 55 4.0
125-100 160 44.4 12.5 12.5 2900 11 4.0
125-100A 143 39.7 10 10 2900 7.5 4.0
125-125 160 44.4 20 20 2900 15 4.0
125-125A 143 39.7 16 16 2900 11 4.0
125-160 160 44.4 32 32 2900 22 4.0
125-160A 150 41.7 28 28 2900 18.5 4.0
125-160B 138 38.3 24 24 2900 15 4.0
125-200 160 44.4 50 50 2900 37 5.5
125-200A 150 41.7 44 44 2900 30 5.5
125-200B 138 38.3 37.5 37.5 2900 22 5.5
125-250 160 44.4 80 80 2900 55 5.0
125-250A 150 41.7 70 70 2900 45 5.5

【ISG/ISW系列离心泵性能参数表五】

型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
125-250B 138  38.3 60 73 2900 37 5.5
125-315 160 44.7 125 70 2900 90 5.0
125-315A 150  4.7 110 70 2900 75 5.0
125-315B 143  39.7  100 69 2900 75 5.0
125-315C 134 37.2 88 67 2900 55 5.0
150-125 160 44.4 24 76 2900 11 4.0
150-125A 150 41.7 16 77 2900 7.5 4.0
150-160 160 44.4 32 75 2900 22 4.0
150-160A 150 41.7 28 76 2900 18.5 4.0
150-160B 140 39 24 73 2900 15 4.0
150-200 200 55.6 12.5 78 1450 15 3.0
150-200A 176 49.7 10 76 1450 11 3.0
150-200B 140 39 38 75 2900 12 4.0
150-250 200 55.6 20 79 1450 18.5 3.0
150-250A 184.4 51.2 17 78 1450 15 3.0
150-250B 167 45.4 14 76 1450 11 3.0
150-315 200 55.6 32 78 1450 30 2.5
150-315A 187 51.9 28 77 1450 22 3.5
150-315B 173 48.1 24 76 1450 18.5 3.5
150-350 160 44.4 150 80 2900 110 5.5
150-350A 150 41.7 142 70 2900 90 5.2
150-350B 140 39 135 76 2900 75 5.5
150-400 200 55.6 50 75 1450 45 3.5
150-400A 187 51.9 44 74 1450 37 3.5
150-400B 1, 74 48.3 38 73 1450 30 3.53.5
150-400C 160 44.4 32 71 1450 22 4.5
150-250(I) 200 55.6 80 76 2900 75 4.5
150-250(I)A 187 51.9 70 75 2900 55 4.5
150-250(I)B 173 48.1 60 74 2900 45 4.5
150-315(I) 200 55.6 125 73 1450 110 4.5
150-315(I)A 187 51.9 110 72 1450 90 4.5
150-315(I)B 173 48.1 95 70 1450 75 4.5
200-200 200 55.6 12.5 78 1450 15 3.0
200-200A 179 49.7 10 76 1450 11 3.0
200-250 200 55.6 20 79 1450 18.5 3.0
200-250A 184.4 51.2 17 78 1450 15 3.0
200-250B 167 46.4 14 76 1450 11 3.0
200-315 200 55.6 32 78 1450 30 3.5
200-315A 189 51.9 28 77 1450 22 3.5
200-315B 173 48.1 24 76 1450 18.5 3.5
200-400 200 55.6 50 75 1450 45 3.5
200-400A 187 51.9 44 74 1450 37 3.5
200-400B 174 48.6 38 73 1450 30 3.5
200-400C 160 44.4 32 71 1450 22 3.5
200-200(I) 400 111.1 12.5 80 1450 22 4.0
200-200(I)A 358 99.4 10 78 1450 18.5 4.0

【ISG/ISW系列离心泵性能参数表六】

型  号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
200-250(I) 400 111.4 20 80 1450 30 4.0
200-250(I)A 358 99.6 14 78 1450 22 4.0
200-250(I)B 322 89.4 13 75 1450 18.5 4.0
200-315(I) 400 111.4 32 80 1450 55 4.0
200-315(I)A 374 103.9 28 79 1450 45 4.0
200-315(I)B 346 96.1 24 78 1450 37 4.0
200-400(I) 400 111.4 50 81 1450 75 4.0
200-400(I)A 374 103.9 44 80 1450 75 4.0
200-400(I)B 346 96.1 38 78 1450 55 5.0
200-400(I)C 320 88.9 32 76 1450 45 5.0
250-250 550 152.8 20 82 1450 45 5.0
250-250A 500 139 17 80 1450 37 5.0
250-235 500 139 12.5 78 1480 22 4.5
250-300 500 139 20 78 1480 37 4.5
250-315 550 152.8 32 80 1450 75 5.5
250-315A 500 139 28 78 1450 55 5.5
250-315B 450 125 24 74 1450 45 5.5
250-400 500 139 50 72 1480 90 4.5
300-235 720 200 18 81 1450 55 5.0
300-235A 600 166 15 79 1450 45 5.0
300-235B 540 150 12.8 78 1450 37 5.0
300-250 720  200 20 83 1450 55 6.0
300-250A 600 166 17 81 1450 45 6.0
300-300 720 200 28 82 1480 75 6.0
300-300A  600 160 24 80 1480 75 5.0
300-300B 540 150 21 78 1480 55 5.0
300-315 720 200 32 84 1480 90 4.5
300-315A 650 180 28 80 1480 75 4.5
300-315B 580 161 24 78 1480 55 4.5
300-380 720 200 44 84 970 132 5.0
300-380A 666 185 38 80 970 110 5.0
300-380B 614 170.6 32 78 970 90 5.0
300-390 720 200 18 81 980 55 5.0
300-390A 600 167 15 79 980 45 5.0
300-390B 540 150 12.5 77 980 37 5.0
300-400 600 166 50 78 1480 110 5.0
300-480 720 200 28 81 980 75 5.0
300-480A 600 166 24 80 980 55 5.0
300-480B 540 150 21 79 980 37 4.5
350-235 800 222 12.5 83 1480 55 4.5
350-300 800 222 20 82 1480 90 4.5
350-315 800 222 32 84 1480 90 4.5
350-400 800 222 50 83 1480 160 4.5
400-300 1080 300 20 78 1480 90 6.0
400-315 1080 300 32 76 1480 132 6.0
500-300 1200 333 20 80 1480 110 6.0
500-315 1200 333 32 78 1480 160 6.0
销售电话：021-66100222   66118095   66118096    传真：021-56371120    Email：www@tq-pump.cn
Copyright © 2010- 2011 上海特泉制泵有限公司 版权所有
优秀单级离心泵,立式多级泵专业制造厂家
选择上海特泉制泵单级离心泵,立式多级泵,欢迎来电洽谈！
