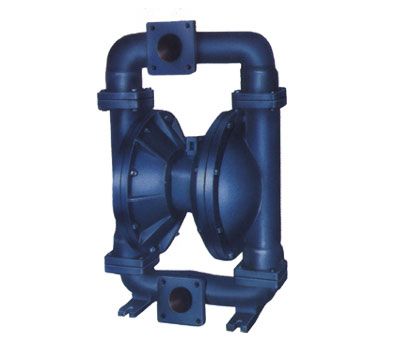

产品概述: 本单位生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。 本单位目前已形成系列化生产,共有八种规格直径:φ10mm(3/8')、φ15mm(1/2')、φ25mm(1')、φ40mm(11/2')、φ50mm(2')、φ65mm(21/2')、φ80mm(3')、φ100mm(4')。三种材质:铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。 该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
主要用途: ◆ 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。 ◆ 泵吸油漆、树胶、颜料。 ◆ 粘合剂和胶水,全部种类可用泵吸取。 ◆ 各种瓦浆、瓷、砖器浆及陶器釉浆。 ◆ 油进钻好后,用泵吸沉积物及灌浆。 ◆ 泵吸各种污水。 ◆ 用泵为油轮,驳船清仓吸取内污水。 ◆ 啤酒花及发酵粉稀浆、糖浆、糖蜜。 ◆ 泵吸矿井、坑道、隧道、选矿、矿渣中的积水,泵吸水泥灌浆及灰浆。 ◆ 各种橡胶浆。 ◆ 各种磨料、腐蚀性、石油及泥浆、清洗油垢及一般容器。 ◆ 各种剧毒、易燃、易挥发液体。 ◆ 各种强酸、强碱、强腐蚀液体。 ◆ 各种高温液体高耐150℃。 ◆ 作为各种固液分离设备的前级送压装置。
性能参数:
型号 |
流量 (m3/h) |
扬程 (m) |
出口压力 (kgf/cm2) |
吸程 (m) |
大允许通过颗粒直径(mm) |
大供气压力 kgf/cm2 |
大空气消耗量 m3/分 |
QBY-10 |
0.8 |
50 |
6 |
5 |
1 |
7 |
0.3 |
QBY-15 |
1 |
50 |
6 |
5 |
1 |
7 |
0.3 |
QBY-25 |
2.4 |
50 |
6 |
7 |
2.5 |
7 |
0.6 |
QBY-40 |
8 |
50 |
6 |
7 |
4.5 |
7 |
0.6 |
QBY-50 |
12 |
50 |
6 |
7 |
8 |
7 |
0.9 |
QBY-65 |
16 |
50 |
6 |
7 |
8 |
7 |
0.9 |
QBY-80 |
24 |
50 |
6 |
7 |
10 |
7 |
1.5 |
QBY-100 |
30 |
50 |
6 |
7 |
10 |
7 |
1.5 | |
