FSB型氟塑料合金离心泵
|
|

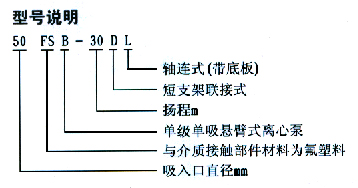

氟塑料合金是当今世界优秀的耐腐蚀材料,我单位选用该材料生产的FSB、FSB-D系列氟塑料合金离心泵,具有特强的耐腐性,且机械强度高、不老化、无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质,因而广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等行业 。 产品特点 FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。 1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。 2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。 3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合成金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。 4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。 型号意义
性能参数
规格 型号 |
流量m3/h |
扬 程 m |
入 口 mm |
出 口 mm |
配用 功率 kw |
转 速 r/min |
气蚀 余量 m |
效 率 % |
25FSB-10L |
1.5 |
10 |
25 |
20 |
1.5 |
2900 |
4.5 |
29 |
25FSB-18L |
3.6 |
18 |
25 |
20 |
1.5 |
2900 |
4.5 |
27 |
40FSB-15L |
5 |
15 |
40 |
32 |
1.5 |
2900 |
4.5 |
51 |
40FSB-20L |
10 |
20 |
40 |
32 |
3 |
2900 |
4 |
47 |
40FSB-30L |
10 |
30 |
40 |
32 |
3 |
2900 |
4 |
55 |
40FSB-40L |
10 |
40 |
40 |
32 |
5.5 |
2900 |
4.5 |
35 |
40FSB-50L |
10 |
50 |
40 |
32 |
7.5 |
2900 |
4.5 |
33 |
50FSB-20L |
20 |
20 |
50 |
40 |
3 |
2900 |
3 |
55 |
50FSB-25L |
15 |
25 |
50 |
40 |
4 |
2900 |
4 |
64.5 |
50FSB-30L |
15 |
30 |
50 |
40 |
4 |
2900 |
4 |
70 |
50FSB-40L |
15 |
40 |
50 |
40 |
5.5 |
2900 |
4.5 |
39 |
50FSB-50L |
15 |
50 |
50 |
40 |
7.5 |
2900 |
4.5 |
38 |
65FSB-32L |
29 |
32 |
65 |
50 |
5.5 |
2900 |
3.5 |
45 |
65FSB-40L |
29 |
40 |
65 |
50 |
11 |
2900 |
4 |
53 |
80FSB-20L |
50 |
20 |
80 |
65 |
5.5 |
2900 |
4 |
72 |
80FSB-30L |
50 |
30 |
80 |
65 |
7.5 |
2900 |
4 |
64 |
80FSB-34L |
50 |
34 |
80 |
50 |
11 |
2900 |
4 |
65 |
80FSB-40L |
50 |
40 |
80 |
50 |
11 |
2900 |
4.5 |
67 |
80FSB-50L |
50 |
50 |
80 |
50 |
15 |
2900 |
4.5 |
65 |
100FSB-15L |
80 |
15 |
100 |
65 |
11 |
2900 |
4.5 |
72 |
100FSB-30L |
100 |
30 |
100 |
80 |
15 |
2900 |
4 |
74 |
100FSB-40L |
100 |
40 |
100 |
80 |
22 |
2900 |
4 |
74 |
100FSB-50L |
100 |
50 |
100 |
80 |
30 |
2900 |
4.5 |
72 |
125FSB-12L |
90 |
12 |
125 |
80 |
7.5 |
1450 |
4.5 |
73 |
125FSB-40L |
150 |
40 |
125 |
80 |
37 |
2900 |
4 |
78 |
规格 型号 |
流量m3/h |
扬 程 m |
入 口 mm |
出 口 mm |
配用 功率 kw |
转 速 r/min |
气蚀 余量 m |
效 率 % |
25FS-16 |
3.6 |
16 |
25 |
25 |
1.5 |
2900 |
4 |
41 |
40FS-16 |
7.2 |
15.7 |
40 |
25 |
1.5 |
2900 |
4 |
50 |
50FS-25 |
14.4 |
25 |
50 |
40 |
3 |
2900 |
4 |
52 |
50FS-40 |
14.4 |
40 |
50 |
40 |
5.5 |
2900 |
4 |
46 |
65FS-25 |
28.8 |
25 |
65 |
50 |
5.5 |
2900 |
4.5 |
63 |
65FS-25A |
26.2 |
21.5 |
65 |
50 |
5.5 |
2900 |
4.5 |
61 |
65FS-40 |
28.8 |
39.5 |
65 |
50 |
11 |
2900 |
4 |
64 |
65FS-40A |
26.2 |
32 |
65 |
50 |
7.5 |
2900 |
4 |
58 |
80FS-38 |
54 |
38 |
80 |
65 |
15 |
2900 |
4 |
68 |
80FS-38A |
49.1 |
30.5 |
80 |
65 |
11 |
2900 |
4 |
66 |
100FS-37 |
100.8 |
36.5 |
100 |
80 |
18.5 |
2900 |
4.5 |
78 |
100FS38A |
92.8 |
25.8 |
100 |
80 |
15 |
2900 |
4.5 |
73 |
100FS-57 |
100.8 |
57 |
100 |
80 |
30 |
2900 |
4 |
69.4 | |
|
|
|
|
