本单位生产的自吸式油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～80℃，如输送化工液体可改用耐腐蚀机械密封。
CYZ-A型自吸式油泵主要特点
1、属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输
水船舶上时，可兼作扫舱泵，扫舱效果良好。
2、是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

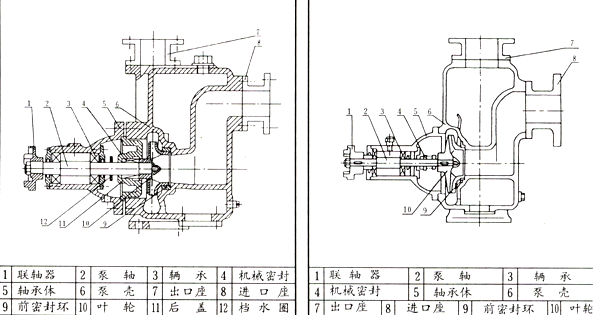

CYZ-A型自吸式油泵结构简图

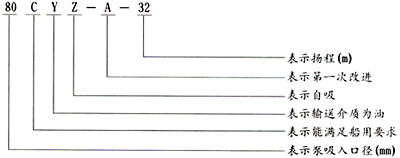

CYZ-A型自吸式油泵型号意义
CYZ-A型自吸式油泵性能参数表
|
型 号 |
流量 |
扬程
（m） |
转速
（r/min） |
效率
（%） |
电机功率
（kw） |
口径（入）出 |
|
（m3/h） |
(l/s) |
吸入 |
排出 |
|
25cyz-a-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
0.75 |
25 |
25 |
|
25cyz-a-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.1 |
25 |
25 |
|
40cyz-a-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.1 |
40 |
32 |
|
40cyz-a-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
4 |
50 |
40 |
|
50cyz-a-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
1.6 |
50 |
50 |
|
50cyz-a-20 |
18 |
5 |
20 |
6.5 |
2900 |
2.2 |
50 |
50 |
|
50cyz-a-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
4 |
50 |
50 |
|
50cyz-a-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
4 |
50 |
50 |
|
50cyz-a-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
5.5 |
50 |
50 |
|
50cyz-a-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
7.5 |
50 |
50 |
|
50cyz-a-75 |
20 |
5.6 |
75 |
6.5 |
2900 |
11 |
50 |
50 |
|
65cyz-a-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
3 |
65 |
50 |
|
635cyz-a-32 |
25 |
6.9 |
32 |
6.5 |
2900 |
5.5 |
65 |
50 |
|
80cyz-a-13 |
35 |
9.7 |
13 |
6 |
2900 |
3 |
80 |
65 |
|
80cyz-a-17 |
43 |
12 |
17 |
6 |
2900 |
4 |
80 |
65 |
|
80cyz-a-22 |
40 |
11.1 |
22 |
6 |
2900 |
5.5 |
80 |
65 |
|
80cyz-a-25 |
50 |
13.9 |
25 |
6 |
2900 |
7.5 |
80 |
80 |
|
80cyz-a-32 |
50 |
13.9 |
25 |
6 |
2900 |
7.5 |
80 |
80 |
|
80cyz-a-55 |
60 |
16.7 |
55 |
6 |
2900 |
18.5 |
80 |
80 |
|
80cyz-a-70 |
60 |
16.7 |
70 |
6 |
2900 |
22 |
80 |
80 |
|
100cyz-a-20 |
100 |
27.8 |
20 |
6 |
2900 |
11 |
100 |
80 |
|
100cyz-a-40 |
100 |
27.8 |
40 |
6 |
2900 |
22 |
100 |
100 |
|
100cyz-a-40a |
100 |
27.8 |
40 |
6 |
1450 |
22 |
100 |
100 |
|
100cyz-a-65 |
100 |
27.8 |
65 |
6 |
2900 |
30 |
100 |
100 |
|
100cyz-a-75 |
70 |
19.4 |
75 |
6 |
2900 |
30 |
100 |
100 |
|
150cyz-a-45 |
170 |
47.2 |
45 |
5 |
2900 |
37 |
150 |
100 |
|
150cyz-a-55 |
170 |
47.2 |
55 |
5 |
2900 |
45 |
150 |
100 |
|
150cyz-a-65 |
170 |
47.2 |
65 |
5 |
2900 |
55 |
150 |
100 |
|
150cyz-a-80 |
160 |
44.4 |
80 |
5 |
2900 |
55 |
150 |
100 |
|
200cyz-a-63 |
280 |
77.8 |
63 |
5 |
1450 |
90 |
200 |
150 |
|
250cyz-a-50 |
400 |
111.1 |
50 |
5 |
1450 |
90 |
250 |
200 |
|
300cyz-a-50 |
500 |
138.9 |
50 |
5 |
1450 |
110 |
300 |
250 |

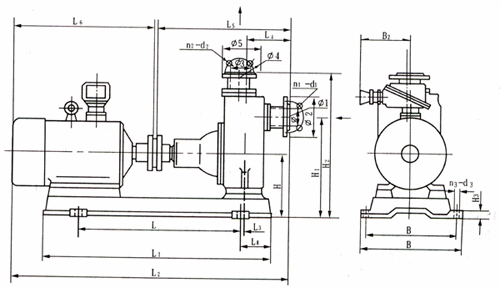

CYZ-A型自吸式油泵安装图
 使用
(一).起动前的准备及检查工作：
1.CYZ-A型自吸油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足
之。
2.检查CYZ-A型自吸式离心油泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体
内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查CYZ-A型自吸式离心油泵的转动部件是否有卡住磕碰现象。
4.检查CYZ-A型自吸式离心油泵体底脚及各联结处螺母有无松动现象。
5.检查CYZ-A型自吸式离心油泵轴与电动机主轴的同轴度或平行度。
6.检查CYZ-A型自吸式离心油泵进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。
故障原因及解决方法
|
故障形式 |
产生原因 |
排除方法 |
|
自吸式油泵不出油 |
1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出 |
1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出 |
|
自吸油泵杂音和振动较大 |
1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进出管路内有杂物
6.泵与电动机两者主轴不同心 |
1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度 |
|
自吸油泵出油量不足 |
1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低 |
1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速 |
|
自吸油泵轴功率
消耗过大 |
1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住 |
1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物 |

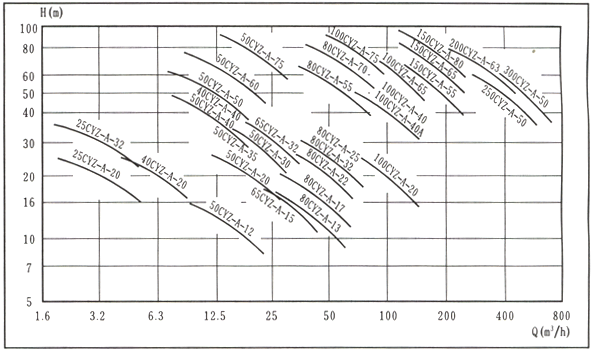

CYZ-A型自吸式油泵性能型谱图
 其他条件
口径：25-300mm
流量：3.2-500m3/h
扬程：12-80m
转速：1450/2900r/min
温度：-20-80℃
材质：铸铁、不锈钢
密封：耐腐机械密封
|
