ISG型系列管道离心泵

ISG型系列管道离心泵概述：
    ISG型管道离心泵根据IS型离心泵与管道泵之性能参数，参照ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
ISG型系列管道离心泵特点：
    1、泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
    2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
    3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
    4、安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
    5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
    6、可根据管路布置的要求采用泵的竖式和横式安装。
ISG型系列管道离心泵应用范围：
    1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
    2、IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
    3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。
    4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。
ISG型系列管道离心泵工作条件：
    1、吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
    2、环境温度<40℃，相对湿度<95%。
    3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
    注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封

ISG型系列管道离心泵型号意义：
例如：ISG50-160（I）AB
ISG-帕特管道离心泵
50-泵进、出口公称直径（mm）
160-泵额定扬程（m）
(I)-流量分类
A-叶轮经第一次切割
B-叶轮经第二次切割

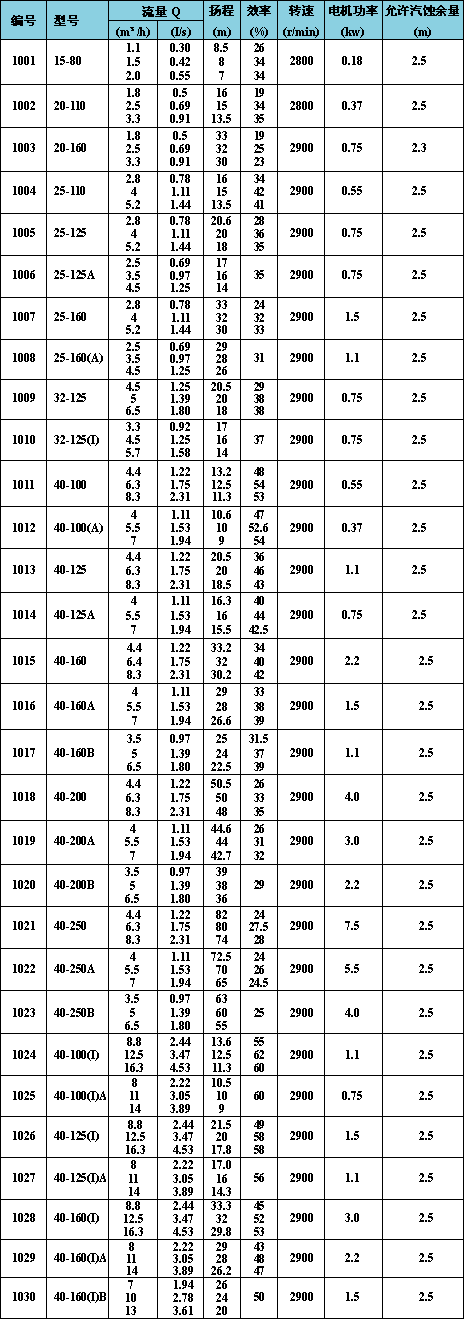

	ISG型系列管道离心泵性能参数表：
